Sistema combinato di climatizzazione aria-acqua composto da pompa di calore elettrica e aerotermi interni
Robur e-NextHydro
Riscaldamento e condizionamento di grandi spazi industriali e commerciali
e-NextHydro è un soluzione plug and play, pensata per realizzare velocemente un impianto di climatizzazione di grandi ambienti dove serve:
- una realizzazione rapida dell’impianto;
- componenti pre-dimensionati per facilitare il dimensionamento;
- estrema semplicità nella realizzazione pratica dell’intero impianto.
Vantaggi
- Sistema di climatizzazione tutto compreso (mancano solo le tubazioni idrauliche).
- Elevata efficienza termica e frigorifera grazie alle pompe di calore in A++ e alle ventilanti con ventilatori modulanti.
- Sistema pre-dimensionato: meno errori di dimensionamento e installazione più semplice e veloce.
- Utilizzo di refrigerante a basso GWP, una scelta in rispetto dell’ambiente.
- Flessibilità, data dalla modulazione della pompa di calore già dotata di serbatoio inerziale e dalla presenza di ventilanti indipendenti nella regolazione.
Applicazioni
- Ideale per grandi spazi industriali e commerciali.
- Ideale per ambienti dove l’idronico è preferibile per vincoli o strategia impiantistica.
- Ideale per progetti dove è utile ridurre il numero di unità esterne rispetto a installazioni multi-unità aria-aria.
Incentivi
- Conto Termico 3.0.
- Ecobonus.
- Altre agevolazioni per tecnologie ad elevata efficienza.

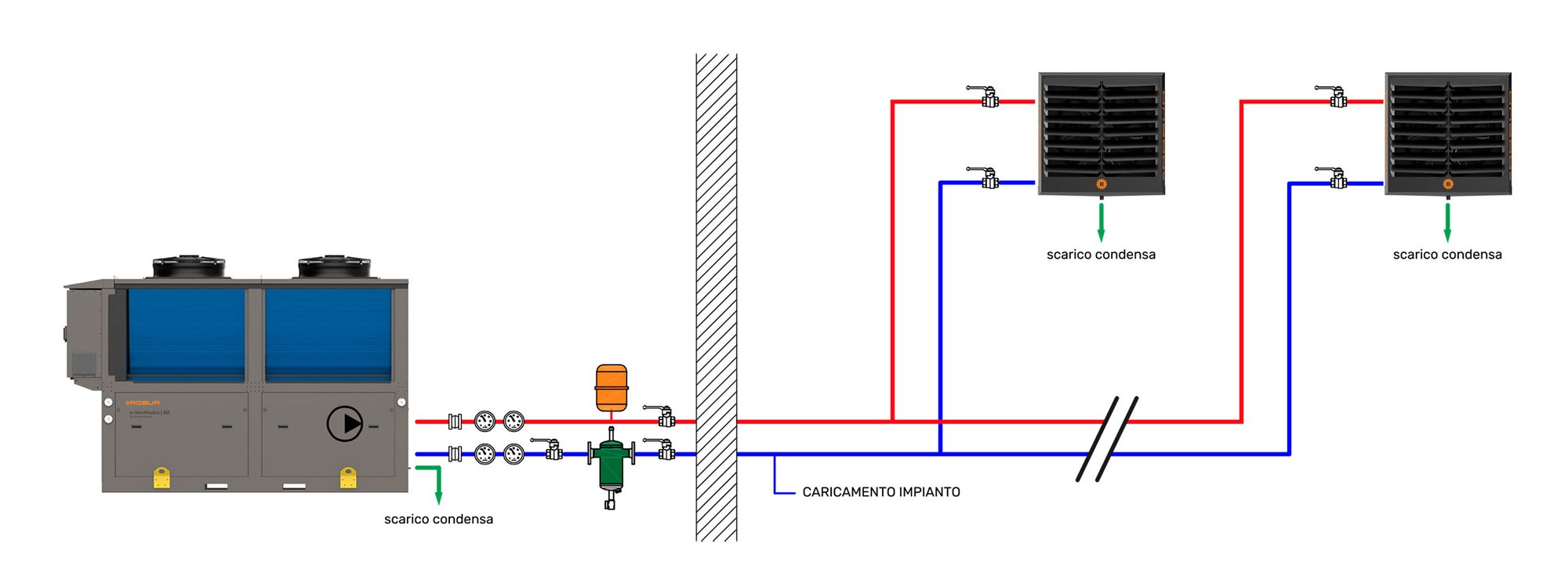

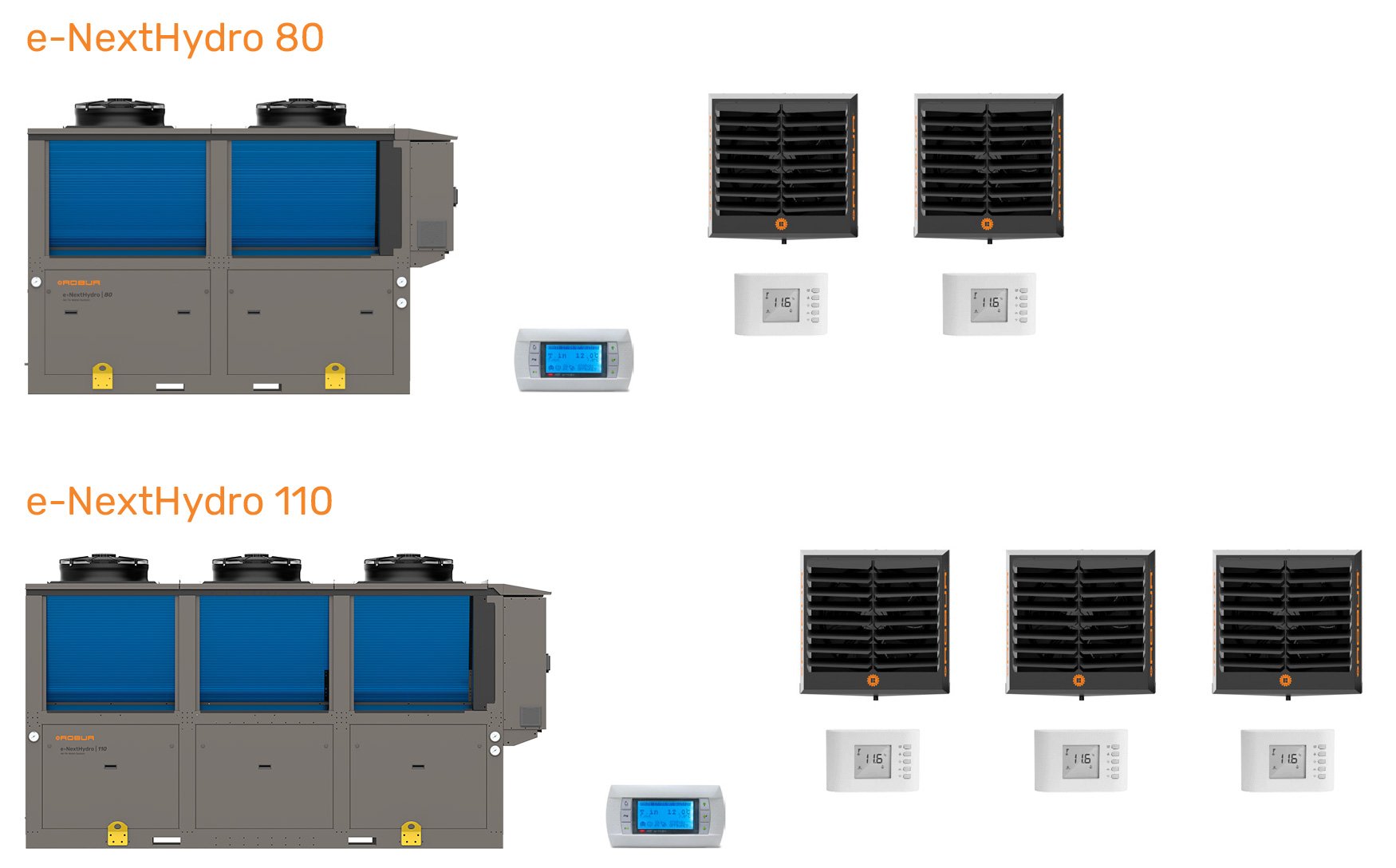

Composizione del sistema
Il sistema e-NextHydro è stato pensato e realizzato composto da:

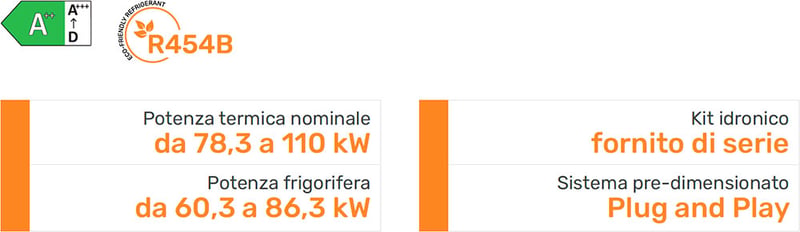

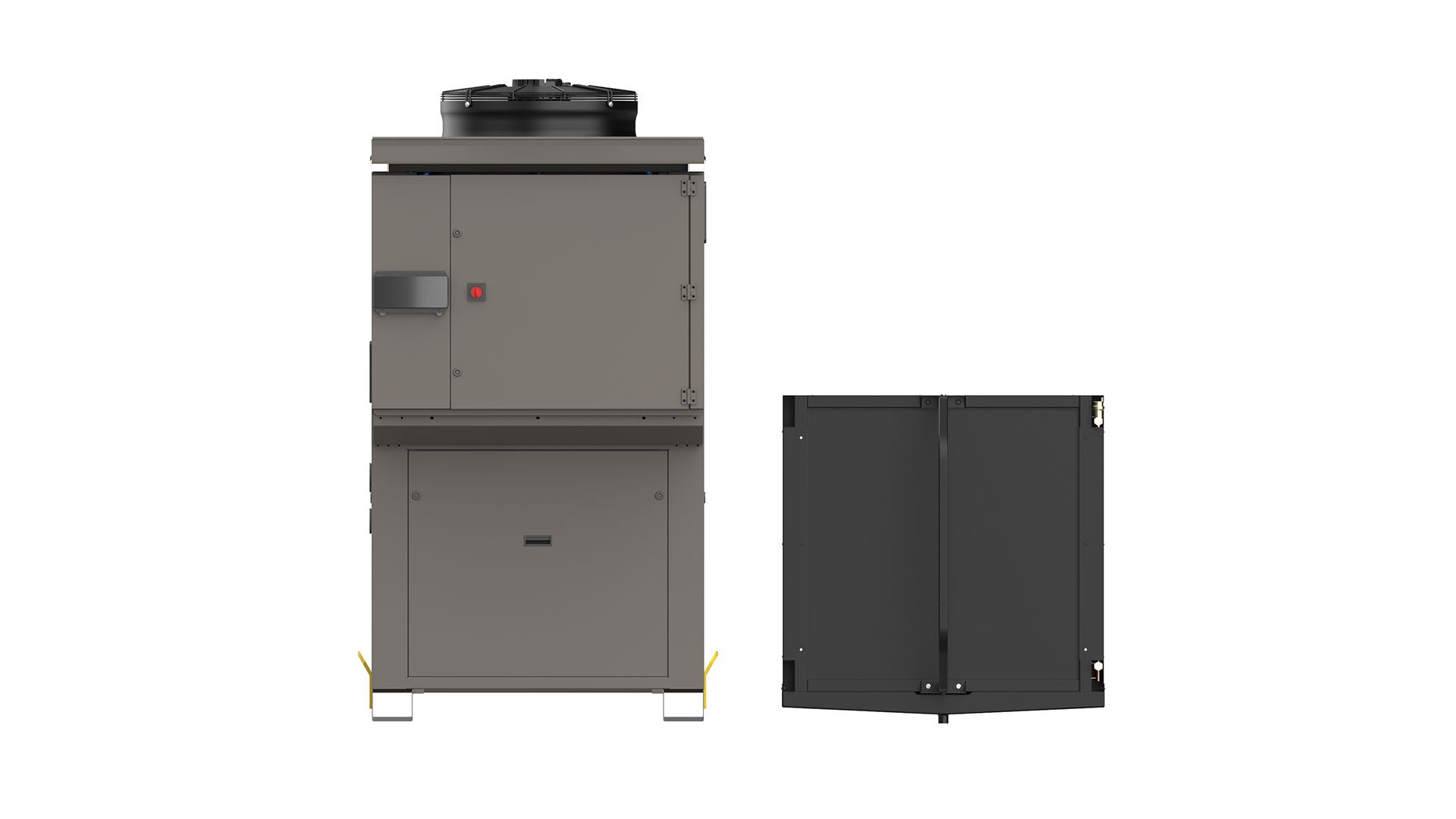

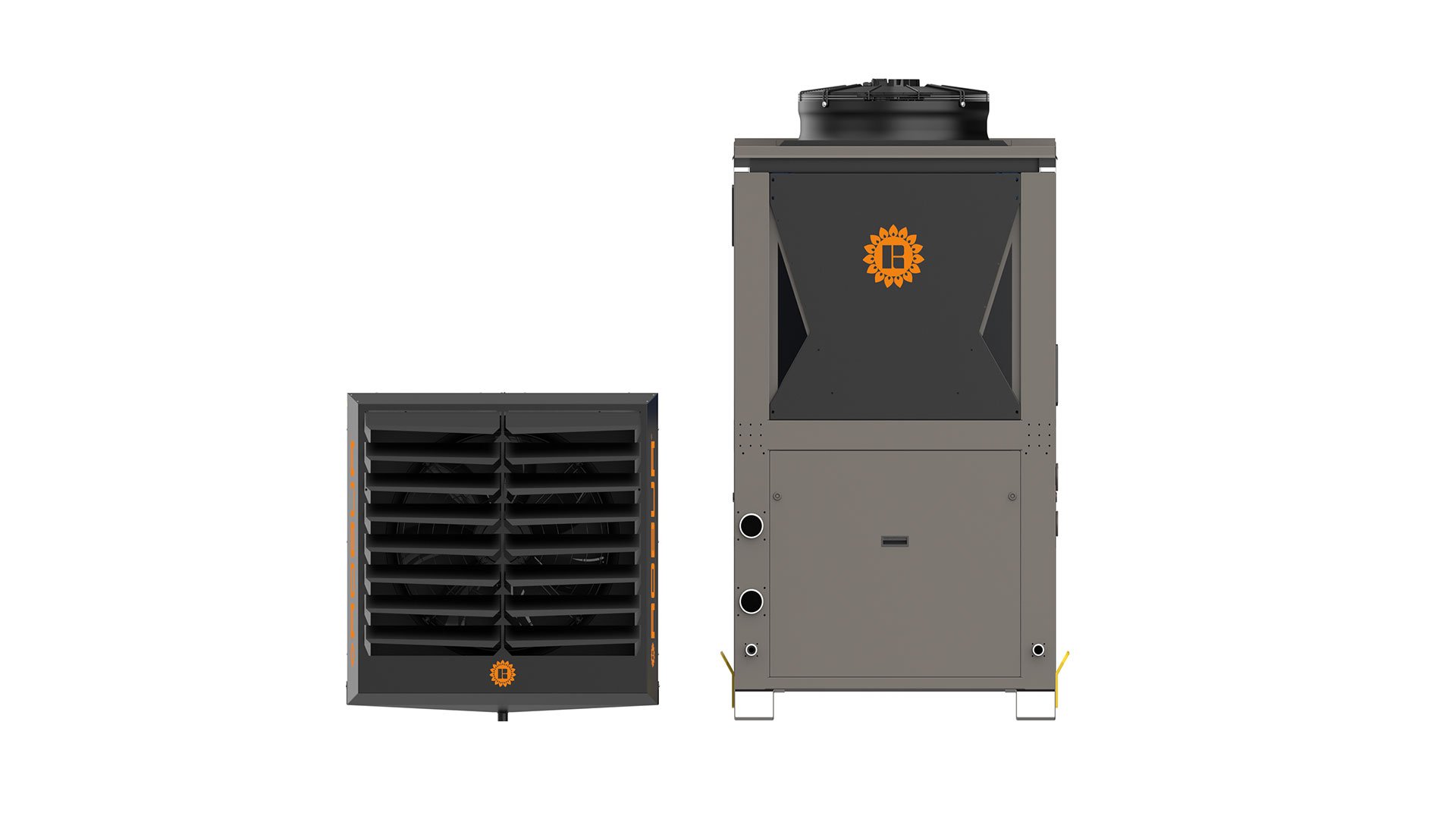

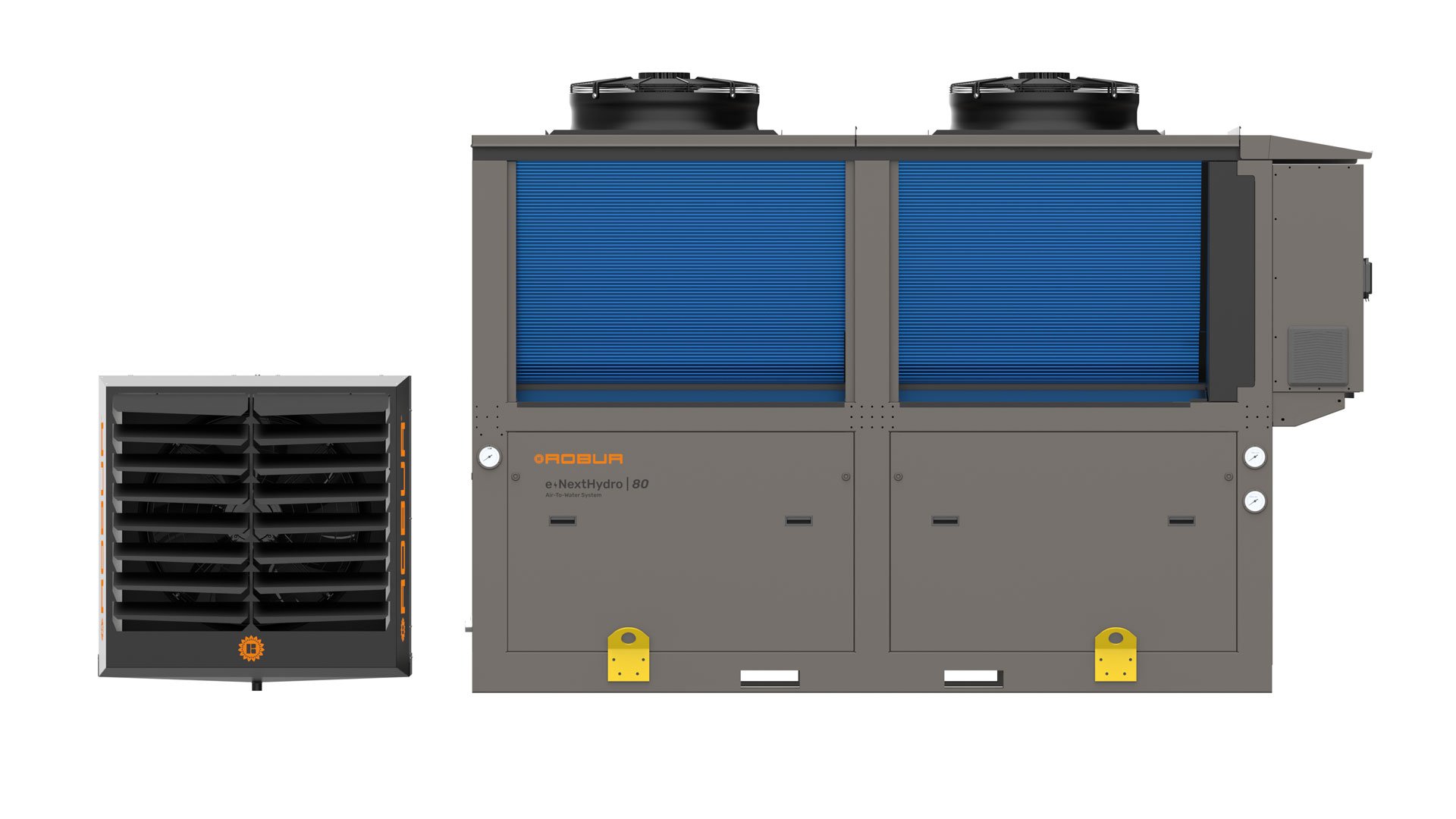

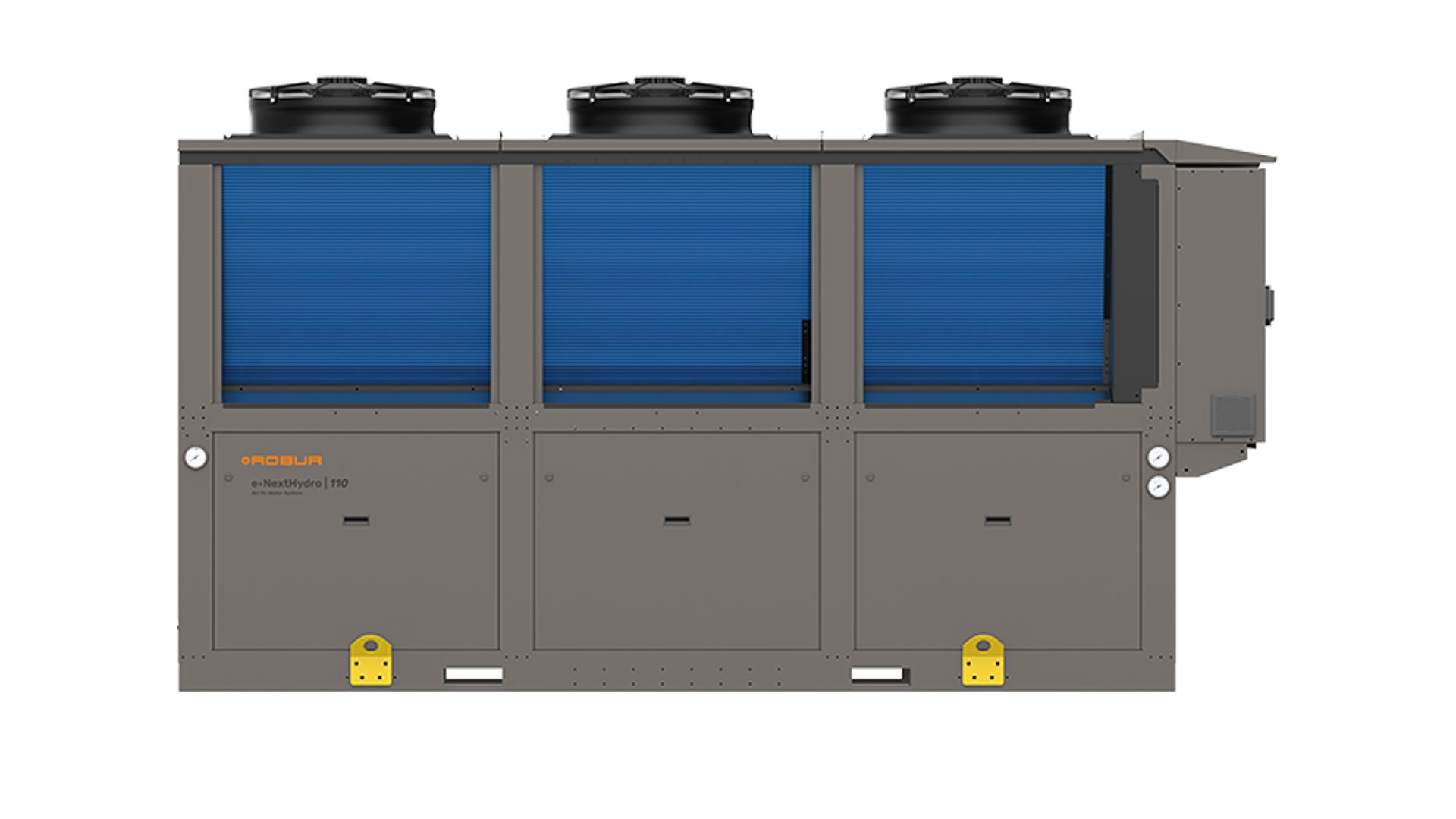

- pompa di calore elettrica aerotermica idronica reversibile da 78 a 110 kW termici;
- kit idronico composto da: serbatoio inerziale, circolatore ad alta prevalenza, valvola di sicurezza;
- aerotermi pensili modulanti, dimensionati per il riscaldamento e il condizionamento, appositamente per erogare l’energia termica e frigorifera delle pompe di calore collegate, per ottenere la massima efficienza stagionale.
Dati tecnici
Principali caratteristiche delle pompe di calore
La progettazione delle pompe di calore è stata fatta per rendere queste apparecchiature efficienti ed affidabili.
- Batteria alettata in rame/alluminio con trattamento idrofilico, per ridurre i fenomeni di defrosting.
- Bacinella di raccolta della condensa proveniente dalle batterie, convogliata e riscaldata da resistenze elettriche, per evitare ghiacciamenti.
- Batteria dimensionata per prestazioni in riscaldamento con temperature dell’aria esterna fino a -20 °C.
- Compressori scroll ad alta efficienza.
- Pompa di circolazione ad alta prevalenza residua, che consente di realizzare condotte di distribuzione anche molto estese.
- Ventilatori assiali a controllo elettronico, gestiti da inverter.
- Serbatoio inerziale integrato da 170 litri isolato termicamente.
- Comando digitale di controllo e regolazione montato a bordo unità.

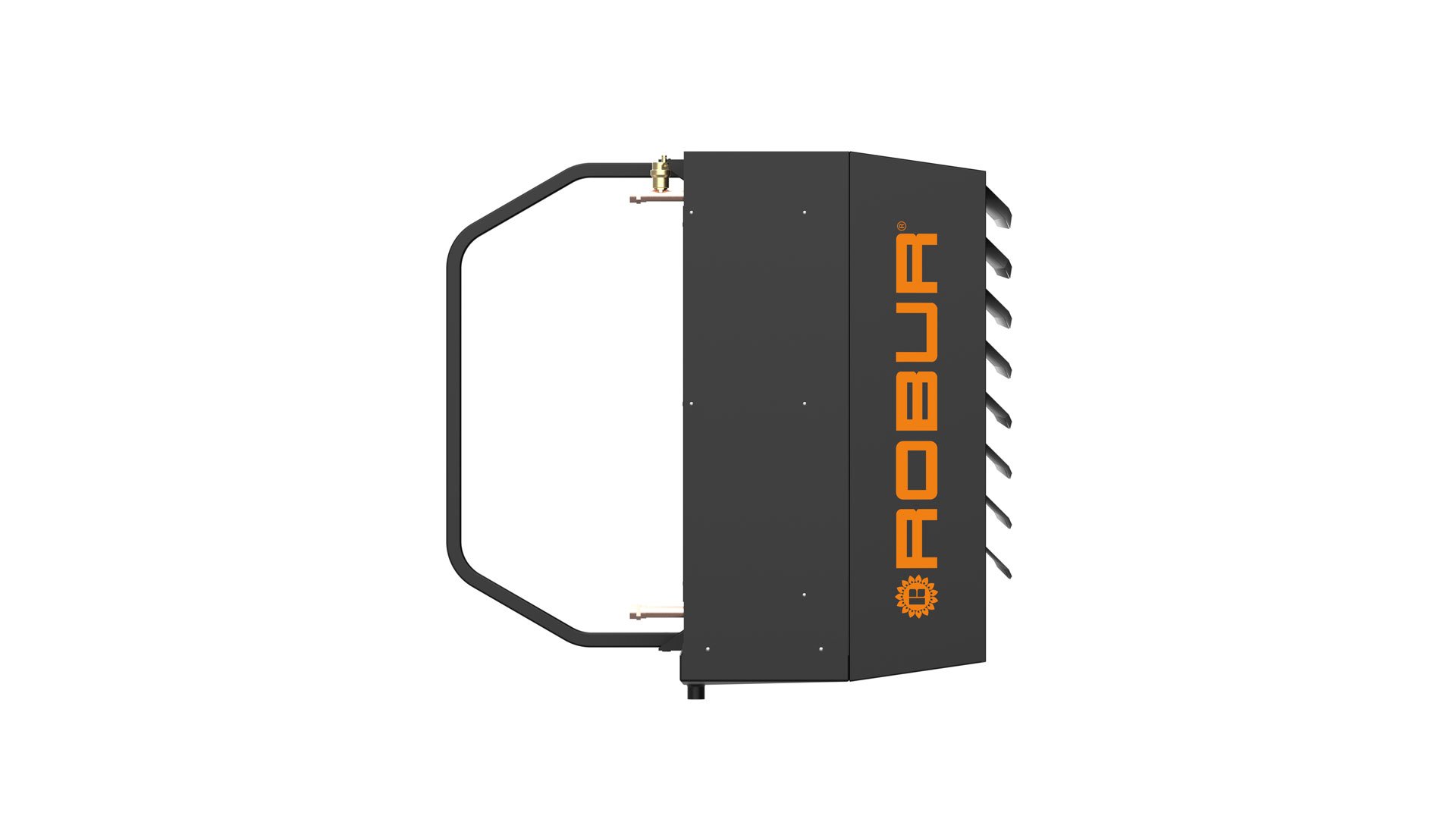

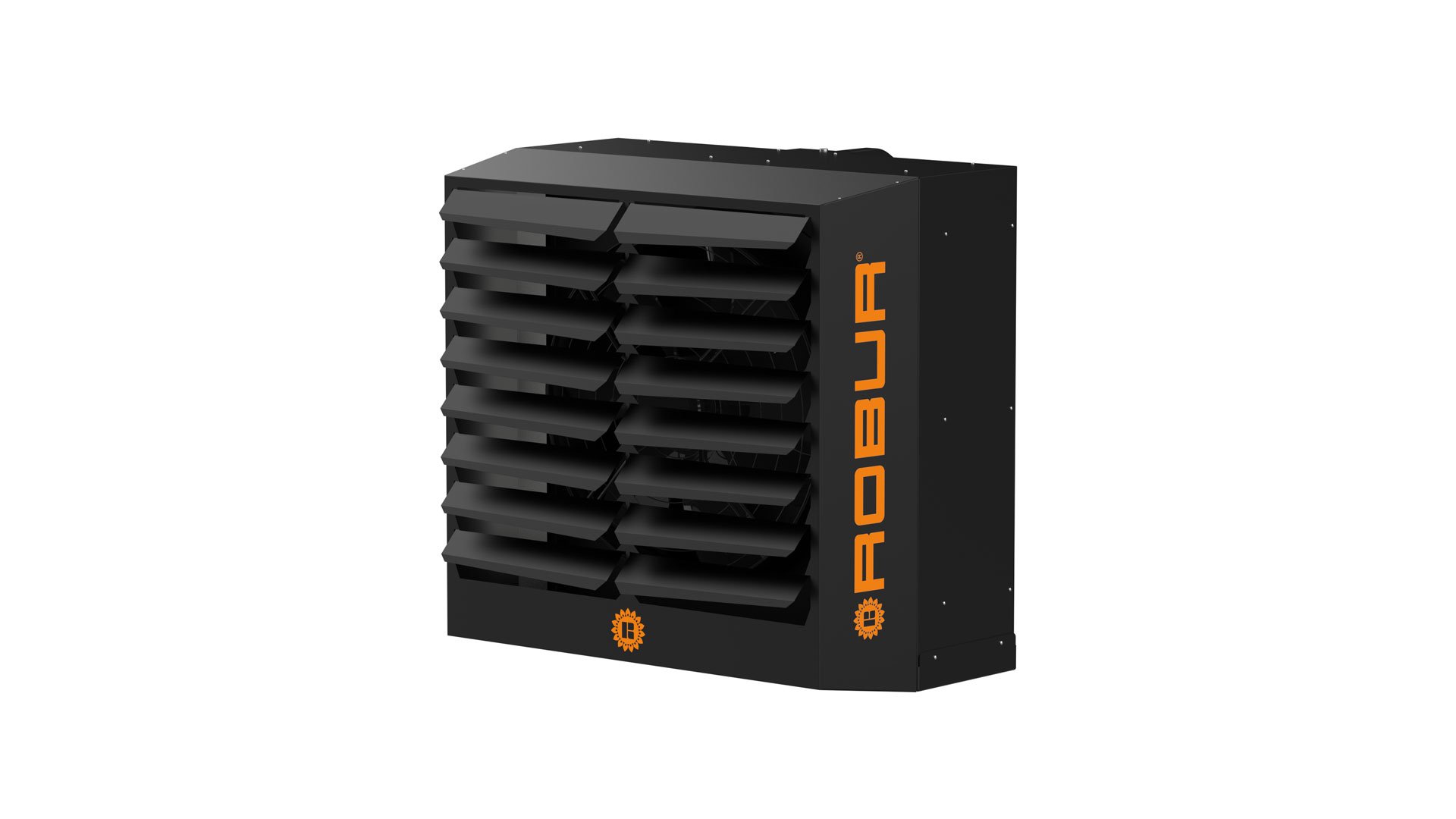

Principali caratteristiche degli aerotermi
Gli aerotermi sono stati realizzati per fornire agli ambienti climatizzati tutta l’energia prodotta dalla pompa di calore ad essa connessi. Ogni aerotermo è fornito di:
- ventilatore EC brushless modulante, controllato tramite segnale 0-10V;
- batteria a 3 ranghi;
- staffa di supporto orientabile;
- bacinella di raccolta condensa;
- sonda di temperatura acqua;
- valvola automatica di sfiato aria;
- alette del flusso d’aria orientabili singolarmente.
Comandi e logica di regolazione
e-NextHydro è stato pensato e realizzato in modo da poter gestire il sottosistema di produzione di energia, termica o frigorifera, in sintonia con i sottosistemi di distribuzione, emissione e regolazione.
La pompa di calore esterna è dotata di un proprio comando di regolazione e controllo di bordo che permette di:
- regolare il set-point dell’acqua;
- programmare le fasce orarie di attivazione;
- impostare i parametri di macchina;
- fornire diagnostica avanzata.
Ogni aerotermo interno è dotato di un proprio comando ambiente digitale, con il quale è possibile:
- regolare la temperatura ambiente;
- regolare la velocità di ventilazione (modulante o fissa su 3 velocità);
- selezionare il funzionamento estate/inverno;
- regolare l’attivazione del ventilatore (funzione “fan”);
- fornire feedback alla pompa di calore per la funzione “energy saving” e “stand-by”.
Inoltre, le pompe di calore sono predisposte per poter essere gestite tramite:
- consenso esterno di attivazione/disattivazione del funzionamento (ON-OFF);
- un sistema di controllo esterno che utilizza un protocollo Modbus.
