GAHP GS

Pompa di calore ad assorbimento modulante a condensazione a metano + energia rinnovabile geotermica



Riscaldamento e produzione di acqua calda sanitaria ad alta efficienza, in progetti che prevedano l’utilizzo di energia rinnovabile geotermica.

GAHP GS

Vantaggi

  • Classe energetica ErP: A++
  • Utilizzando energia rinnovabile geotermica, supera un’efficienza termica del 165% (GUE - Gas Utilization Efficiency - equivalente a COP 4,13 calcolato con fattore di conversione energia pari a 2,5.).

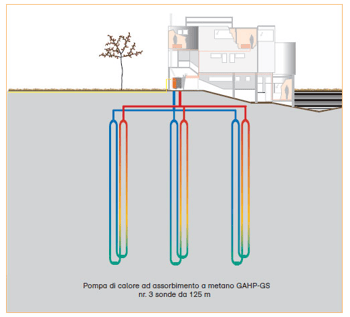

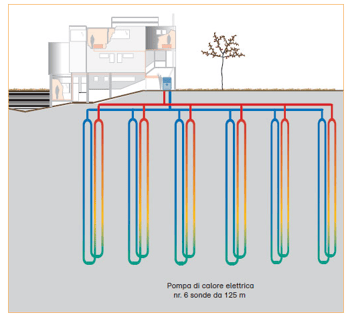

  • Permette una riduzione dei costi di investimento sulle sonde geotermiche anche superiore al 50% rispetto alle pompe di calore elettriche.

ROBUR-prodotti-vantaggi-sonde-01-gahp-gs ROBUR-prodotti-vantaggi-sonde-02-gahp-gs

  • Competitiva in termini di costo iniziale rispetto alle tecnologie alternative, fa risparmiare fino al 40% sulle spese di riscaldamento rispetto alle migliori caldaie a condensazione.
  • Valorizza inoltre l’immobile perchè ne aumenta la classe energetica.
  • Riduce al minimo il fabbisogno di energia elettrica rispetto a sistemi elettrici tradizionali, grazie al prevalente utilizzo di metano.
  • Accede agli incentivi di legge nazionali (Superbonus 110%, Conto Termico, Ecobonus 65% e detrazione 50% per ristrutturazioni edilizie) e locali.
  • Usufruisce della riduzione del 90% delle imposte di consumo sul costo del metano (leggi l'articolo "Risparmia sul metano" per sapere chi ne può beneficiare).
  • È ecologica: ogni anno, rispetto ad un impianto con caldaia, risparmia 1,8 Tonnellate Equivalenti di Petrolio ed evita l'emissione di 4,0 tonnellate di CO2 equivalenti a quanto viene assorbito da 570 alberi o alle emissioni di 2 automobili ecologiche.
  • Può usufruire di un servizio di gestione remota (a pagamento): tramite un piccolo dispositivo collegato alla macchina, via internet offre ai nostri clienti tranquillità e risparmio in seguito alla messa in funzione delle unità, perché assicura:
    - ottimizzazione del funzionamento in base alle effettive esigenze di comfort del cliente;
    - riduzione dei consumi di energia e dei costi di gestione grazie ad una migliore regolazione del funzionamento;
    - controllo puntuale e costante del funzionamento e della temperatura per i cicli produttivi, laddove richiesto;
    - avviso tempestivo di eventuali necessità di interventi di assistenza preventivi e mirati alla risoluzione del problema.
  • Estensione di garanzia “Dritti al cuore” per pompe di calore e refrigeratori ad assorbimento a metano Robur.
  • E' esente dalla normativa F-Gas in quanto non usa fluidi climalteranti (HFC), ma solo refrigeranti naturali non oggetto di restrizione e obblighi di dichiarazione.

Versioni

Standard

  • Indoor
  • Outdoor

Disponibile anche in gruppo dimensionato su richiesta, per configurazioni di maggior potenza o abbinata a refrigeratori ad assorbimento e/o caldaie Robur.

Applicazioni

  • Ideale per riscaldare e produrre acqua calda sanitaria in edifici con elevato consumo di metano/GPL.
  • Permette raffrescamento in free-cooling (unità spenta) e il condizionamento attivo (unità accesa).

ROBUR-prodotti-applicazioni-gahp-gs



Performance

Campo di funzionamento della pompa di calore GAHP GS rispetto alle pompe di calore elettriche.

ROBUR-prodotti-performance-gahp-gs-01

Andamento GUE della pompa di calore GAHP GS in funzione della temperatura di mandata.

ROBUR-prodotti-performance-gahp-gs-02

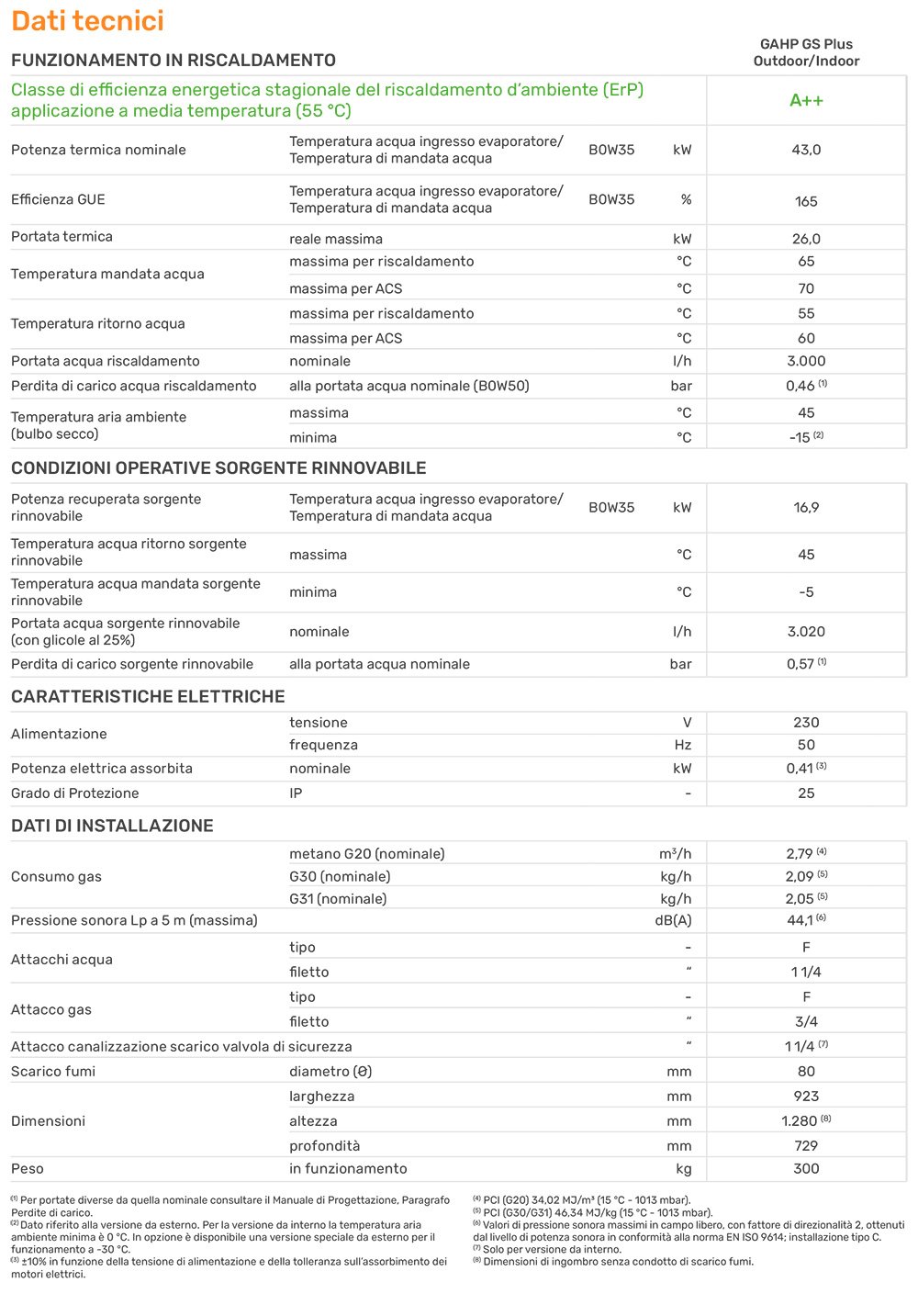

Dati tecnici

Funzionamento in riscaldamento(1)

Classe energetica ErP (applicazione 55 °C): A++
Punto di funzionamento B0/W35 - G.U.E. efficienza di utilizzo del gas: 165%
Punto di funzionamento B0/W35 - potenza termica: 41,6 kW
Punto di funzionamento B0/W35 - potenza recuperata sorgente rinnovabile geotermica: 16,4 kW
Punto di funzionamento B0/W50 - G.U.E. efficienza di utilizzo del gas: 149%
Punto di funzionamento B0/W50 - potenza termica: 37,6 kW
Punto di funzionamento B0/W50 - potenza recuperata sorgente rinnovabile geotermica: 12,1 kW
Temperatura uscita acqua massima per riscaldamento/acqua calda sanitaria: 65/70°C
Potenza elettrica nominale (2)0,41 kW
Pressione sonora Lp a 5 metri (3) - in campo libero, con fattore di direzionalità 2: 44,1 dB(A)

(1) Condizioni nominali secondo norma EN 12309.
(2) ± 10% in funzione della tensione di alimentazione e della tolleranza sull'assorbimento dei motori elettrici.
(3) Potenza sonora Lw dB(A) 66,1: valori rilevati in conformità con la metodologia di misurazione intensimetrica prevista dalla norma EN ISO 9614.

Nota: la potenza recuperata da sorgente rinnovabile è anche la potenza frigorifera disponibile per condizionamento. Per i dati lato evaporatore vedi Manuale Progettazione.
